وحدات الرف والعتاد

تعد تروس الرف والترس المعيارية مكونًا أساسيًا في مجال ناقل الحركة الميكانيكي الذي يجمع بين المرونة والكفاءة. من خلال التصميم القياسي والهندسة المعمارية المعيارية، فإنه يوفر حلول تحويل الحركة الموثوقة للأتمتة الصناعية، المعدات الدقيقة، وأكثر من ذلك.

تتكون معدات الرف والترس المعيارية من وحدات تروس ورف قياسية. الحامل مصنوع من سبائك فولاذية عالية القوة-، والتي خضعت للتصلب والتبريد والطحن الدقيق. تصل صلابة سطح السن إلى HRC50-60، ومقاومة التآكل متفوقة. يغطي المعامل 0.5-20، وهو مناسب لمتطلبات الحمل المختلفة؛ يعتمد الترس شكل أسنان ملتف بزاوية ضغط تبلغ 20 درجة لضمان الترابط الدقيق مع الحامل. يتراوح طول الحامل الواحد عادةً ما بين 500-3000 مم، مما يدعم التوصيلات المتعددة ويحقق حركة خطية لا نهائية تقريبًا، مخترقًا قيود السفر لطرق النقل التقليدية. يتيح التصميم المعياري للمستخدمين الجمع بسرعة بين التروس والأرفف والمكونات الداعمة مثل القضبان والمحركات ذات المواصفات المختلفة وفقًا لظروف العمل الفعلية، وبناء أنظمة النقل بمرونة، وتقصير دورات بناء المعدات بشكل كبير.

تتمتع الرفوف المعيارية والعتاد المسنن بمزايا كبيرة. تزيد كفاءة النقل عن 90%، ومعامل الاحتكاك المتداول منخفض يصل إلى 0.001-0.003، وضوضاء التشغيل صغيرة وتوليد الحرارة منخفض، مما يضمن التشغيل المستقر على المدى الطويل للمعدات؛ يمكن لتطبيق تقنية رد الفعل العكسي ثنائي التروس التحكم في رد الفعل العكسي بين الأسنان ضمن نطاق صغير جدًا، مما يحقق تحديد موضع عالي الدقة يبلغ ± 0.02 مم/م؛ يتيح الهيكل ذو الصلابة العالية تحمل أحمال تتراوح من عشرات الكيلوجرامات إلى عدة أطنان، مما يلبي الاحتياجات المتنوعة للعمليات الدقيقة ذات الأحمال الخفيفة والإنتاج الصناعي الثقيل.

يتم استخدام وحدات الرف والترس المعيارية على نطاق واسع في الصناعات المتنوعة. في مجال أدوات آلة CNC، فهو بمثابة مكون نقل للمحاور الإحداثية، مما يحقق تغذية خطية عالية الدقة -لطاولة العمل؛ في خط الخدمات اللوجستية الآلي، يتم تحقيق كفاءة التعامل مع البضائع وفرزها من خلال قيادة الذراع الآلي عبر ربط الحامل لمسافات طويلة-؛ في معدات الطباعة ثلاثية الأبعاد، تضمن التروس والأرفف ذات الوحدات الصغيرة الحركة الدقيقة لمنصة الطباعة وتضمن دقة التشكيل. بفضل ميزاتها المرنة والفعالة والموثوقة، أصبحت تروس الحامل والترس المعياري قوة دافعة مهمة لترقيات الأتمتة في مختلف الصناعات.

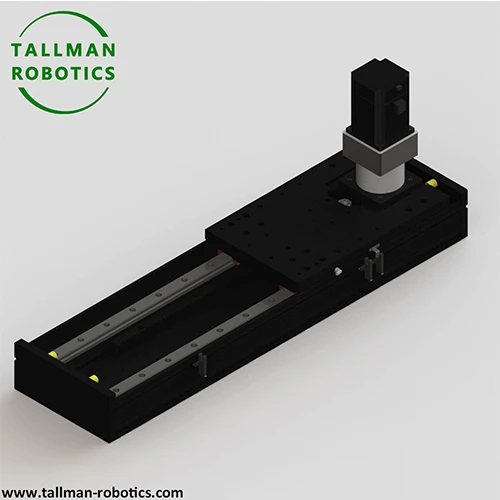

هنا، في هذه الصفحة، نقدم النموذج TMG135CM، وTMG135CR مع المعلمات التقنية على النحو التالي:
