طاولة دوارة مفتوحة مركزية كبيرة

يعد جدول دوار فتحة مركزي كبير ، والمعروف أيضًا باسم جدول الدوراري المركزي الكبير ، منصة دوارة ذات ثقب مركزي كبير من خلال-. يتيح الثقب المركزي عبر- من جدول دوار الفتحة المركزية الكبيرة الكابلات أو خطوط الأنابيب أو عوارض الليزر أو المكونات الميكانيكية للمرور من خلالها أثناء تحقيق حركة الدوران الدقيقة العالية -. يتم استخدامه على نطاق واسع في مجالات معدات الأتمتة ، ومعالجة أدوات الآلة ، وأنظمة الكشف ، والروبوتات ، وخاصةً للتطبيقات التي تتطلب تصميمًا مجوفًا لتبسيط وسائط نقل الأسلاك أو النقل (مثل الغازات والسوائل).

يحل طاولة الدوران المركزية الكبيرة مشكلة إدارة الكابلات من الجداول الدوارة التقليدية من خلال تصميم جوفاء كبير ، مع الحفاظ على الدقة والصلابة العالية ، مما يجعلها خيارًا مثاليًا للأتمتة النهائية العالية- ، وآلات CNC ، والأنظمة البصرية.

هنا مقدمة محددةعنجدول دوار فتحة مركزية كبيرة:

الميزات الهيكلية: الميزة الرئيسية هي فتحة مركزية كبيرة ، مع مجموعة متنوعة من أحجام الفتحة المركزية التي تتراوح من أكثر من 100 ملليمتر إلى عدة مئات من ملليمترات. على سبيل المثال ، يحتوي طراز RT-LA-280-400 على طاولة الجدول على طاولة يبلغ 400 مم وفتحة مركزية تبلغ 280 مم. عادة ما تستخدم هياكل تحمل الدقة عالية مثل محامل الأسطوانة المتقاطعة لضمان دقة الدوران واستقرارها.

معلمات الأداء: دقة تحديد المواقع العالية ، عمومًا تصل إلى أقل من أو تساوي دقيقة قوس ، ودقة تحديد المواقع المتكررة تصل إلى أقل من أو تساوي 15 ثانية. يمكن اختيار نسبة التخفيض وفقًا للاحتياجات ، وتشمل تلك الشائعة 10 ، 20 ، 30 ، 50 ، 70 ، 100 ، إلخ.

الميزات الوظيفية: يمكن أن تحقق دوران خالي من 360 درجة ، ويمكن أن يحقق أيضًا دوران فهرسة زاوية محددة وفقًا للبرمجة. يؤدي الفتحة المركزية الكبيرة إلى تسهيل مرور الكابلات وأنابيب الهواء ، وما إلى ذلك ، وتجنب تشابك خطوط الأنابيب وتوفير مساحة للتثبيت للمعدات أو الأجهزة الأخرى ، وتوفير مساحة الأرضية. يمكن توصيله عادةً بمحركات المؤازرة أو محركات السائر لتحقيق التحكم الدقيق للحركة الدورانية من خلال محرك المحرك.

حقول التطبيق: شائع الاستخدام في معدات تجميع أشباه الموصلات ، وفحص الرقاقة والقطع ، والتطبيقات البصرية ، وفهرسة الأجزاء الدقيقة ، والروبوتات. يلعب دورًا مهمًا في عمليات اللحام ، والحفر ، والطحن ، والتجميع ، وعمليات الاختبار في الصناعات مثل السيارات والفضاء والإلكترونيات. يمكن أن يساعد في تحقيق تحديد موقع ودوران على قطع العمل ، وتحسين دقة الآلات وكفاءة الإنتاج.

هنا في هذه الصفحة ، نقدم سلسلة منطاولة دوارة مفتوحة مركزية كبيرة,سترى ورقة البيانات ، صور الإنتاج ، Vedios من الاختبار على النحو التالي:

كما نرحب بك لمشاهدة المزيد من المشاريع أو زيارة معرض الفيديو الخاص بنا بواسطة YouTube: https://www.youtube.com/@tallmanrobotics

تعبئة وتسليمطاولة دوارة مفتوحة مركزية كبيرة:

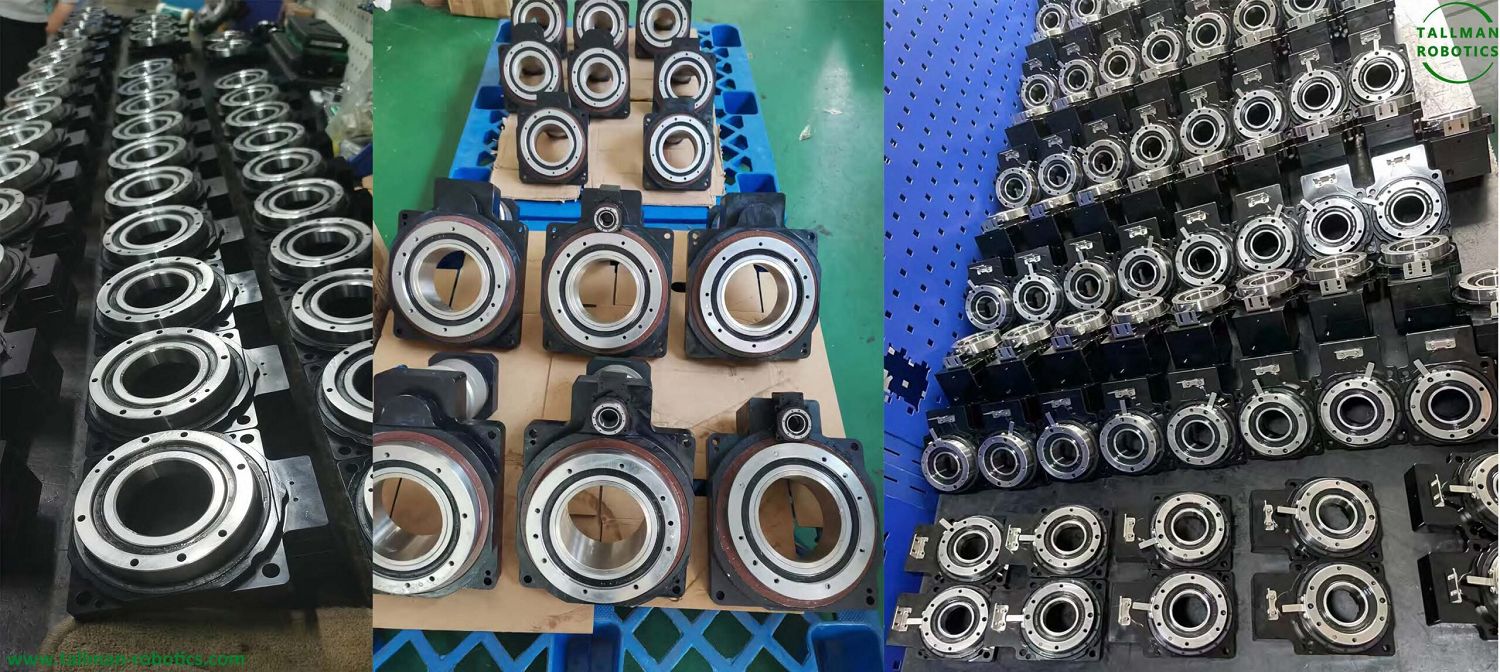

إنتاجافتتاح مركزي كبير جدول دوار:

عند شراء جدول دوار كبير للفتح المركزي ، من الضروري النظر في سيناريو التطبيق الفعلي ، والمتطلبات الفنية ، والاستقرار الطويل- لتجنب فشل المعدات في تلبية احتياجات الإنتاج بسبب عدم تطابق المعلمة أو الإغفال التفصيلي. فيما يلي الاحتياطات الرئيسية:

1. مطابقة المعلمات الأساسية مع الأداء

1). حساب دقيق لحجم الفتح المركزي

تكمن القيمة الأساسية للفتحة المركزية الكبيرة في "الخيوط أو التغذية أو تكامل المعدات" ، والتي تتطلب تأكيدًا صارمًا للحجم الفعلي المطلوب للفتحة المركزية

ليس فقط يجب أن تفي بمتطلبات القطر للكابلات الحالية وأنابيب الهواء وقطع العمل ، ولكن من الضروري أيضًا حجز هامش معين (يوصى عادةً بنسبة 10 ٪ إلى 20 ٪ من أقصى قطر للكائن الممر) لتجنب عدم استخدامه بسبب أخطاء التجميع أو الترقيات اللاحقة.

انتبه إلى شكل وتسامح الافتتاح: قد تتطلب بعض المشاهد فتحات دائرية غير- (مثل الأشكال المربعة أو غير المنتظمة) ، ويجب تأكيد جدوى التخصيص مع المورد مقدمًا ؛ في الوقت نفسه ، قم بتأكيد تحمل فتحة الفتحة (مثل ± 0.1mm) لتجنب التداخل مع المعدات المارة.

2). تطابق معلمات الدقة مع متطلبات العملية

تؤثر دقة الجداول الدوارة الكبيرة بشكل مباشر على جودة التصنيع/الاختبار ، ويجب توضيح المعلمات التالية:

دقة تحديد المواقع: الانحراف بين زاوية الدوران الفعلية والزاوية المستهدفة ، تم اختياره وفقًا لمتطلبات المشهد (مثل معالجة أشباه الموصلات التي تتطلب أقل من أو تساوي 5 ثواني قوس ، ويمكن للتجميع الصناعي العام الاسترخاء إلى ± 1 قوس).

دقة تحديد المواقع المتكررة: يجب أن يكون خطأ العودة إلى نفس الموضع بعد دورات متعددة أقل من أو يساوي الحد الأقصى للانحراف المسموح به للعملية (مثل اكتشاف الدقة الذي يتطلب أقل من أو تساوي ± 10 ثواني قوس).

رد الفعل: يجب التحكم في خطأ رد الفعل العكسي أثناء الدوران العكسي ضمن نطاق الحد الأدنى (عادة أقل من أو يساوي 3 ثواني قوس) لتجنب التأثير على استقرار تحديد المواقع الديناميكية.

3). تقييم شامل لقدرة الحمل

تحتاج سعة الحمل لجدول دوار كبير إلى تغطية الوزن الإجمالي لـ "قطعة العمل+لاعبا اساسيا+معدات إضافية" ، مع التركيز على:

الحمل المحوري: يجب أن يكون الضغط الذي يتحمله الجدول في الاتجاه العمودي (مثل وضع قطع العمل الثقيلة) أقل من أو يساوي الحمل المحوري المقنن للمعدات.

الحمل الشعاعي: القوة الأفقية التي يتحملها الطاولة (كما هو الحال في سيناريوهات التصنيع حيث يتم تطبيق القوى الجانبية) ، لتجنب تحمل التآكل الناجم عن التحميل الزائد الشعاعي.

اللحظة المنقوقة: اللحظة التي يتم إنشاؤها عند وضع قطعة عمل كبيرة بشكل غريب ، والتي يجب أن تكون أقل من أو تساوي القدرة على الانقلاب للمعدات ، وإلا فإنه سيؤدي إلى انخفاض الطاولة ودقة.

2. التحقق الهيكلي والموثوقية

1). تصميم جامد واستقرار

الجداول الدوارة الكبيرة عرضة للاهتزاز أو التشوه أثناء الدوران بسبب حجم الجدول الكبير ، والحمل الثقيل ، وصرقة غير كافية. يجب إيلاء الانتباه إلى:

المواد والهيكل: مواد عالية القوة مثل الحديد الزهر HT300 و - تفضل سبيكة الألومنيوم 6061-T6 للقاعدة ، ويتم تحسين الهيكل من خلال تحليل العناصر المحدودة (مثل تصميم التعزيز) لضمان انحراف أقل من 0.01 مم/م تحت الحمل الكامل.

المحمل اختيار: هناك حاجة إلى محامل دقة عالية (مثل محامل الأسطوانة المتقاطعة ومحامل كرة التلامس ذات أربع نقاط) للتحميل الأساسي - المكونات المحمولة ، والتي لها صلابة شعاعية/محورية عالية ويمكنها تحمل multi - في وقت واحد. يجب تأكيد الحياة المصنفة للمحامل (L10 حياة أكبر من أو تساوي 10000 ساعة).

2). تكييف نظام القيادة والنقل

يؤثر نظام محرك الأقراص بشكل مباشر على سرعة الاستجابة ودقة التحكم في الجدول الدوار:

نوع المحرك: السيناريوهات الدقيقة العالية مفضلة محرك سيرفو (مع إغلاق التشفير - التحكم في الحلقة ، الاستجابة السريعة ، الدقة العالية) ؛ يمكن استخدام محركات السائر في سيناريوهات التكلفة المنخفضة- ، ولكن من الضروري تأكيد ما إذا كانت مجهزة برامج تشغيل مجزأة (لتقليل خطر فقدان الخطوة).

آلية التخفيض: إذا كان مطلوبًا إخراج عزم الدوران العالي ، فمن الضروري مطابقة المخفضات الدقيقة (مثل المخفضات الكوكبية ، المخفضات التوافقية) ، تأكد مما إذا كانت نسبة التخفيض (مثل 10: 1 ، 20: 1) تلبي متطلبات السرعة والعزم ، وتأكد من أن تراجع التخفيضات أقل من دقيقة واحدة أو تساوي 1 ARC.

جهاز الكبح: بالنسبة لسيناريوهات الاستخدام الرأسية أو الاستخدام المائل ، من الضروري تأكيد ما إذا كان الفرامل الكهرومغناطيسية مجهزة لمنع الجدول من الانزلاق عندما يتم قطع الطاقة (وقت استجابة الفرامل أقل من أو تساوي 50 مللي ثانية).

3). الحماية والقدرة على التكيف البيئي

حدد مستوى الحماية وفقًا لبيئة الاستخدام لتجنب تلف المعدات:

مقاومة للغبار ومقاومة للماء: يجب أن تحتوي ورش العمل الصناعية على الأقل على IP54 (غبار - إثبات وإثبات رش) ؛ في البيئات الرطبة أو الزيتية ، يلزم برذاذ الماء المنخفض للضغط دون اقتحام) IP65 أو أعلى (غبار تمامًا - ، رذاذ الماء المنخفض للضغط دون اقتحام).

درجة الحرارة والاهتزاز: في بيئات درجة الحرارة العالية - (مثل مشاهد اللحام) ، من الضروري تأكيد نطاق مقاومة درجة الحرارة للمحرك والمحامل (أكبر من أو يساوي 80 درجة) ؛ يجب تثبيت صدمة إضافية - وسادات أو نماذج امتصاص مع تصميم مضاد للاهتزاز في المواقف ذات الاهتزاز العالي.

3. سيناريوهات التطبيق والتكيف التكامل

1). تأكيد التخصيص للمتطلبات الوظيفية

غالبًا ما تحتاج الجداول الدوارة الكبيرة إلى استخدامها بالاقتران مع المعدات الأخرى ، ومن الضروري توضيح ما إذا كانت الوظائف الخاصة مطلوبة:

وضع التقسيم: هل تحتاج إلى تقسيم الزاوية الثابتة (مثل 90 درجة لكل خطوة) أو دوران مستمر؟ هل تدعم البرمجة من أي زاوية (تسيطر عليها PLC أو الكمبيوتر العلوي)؟

واجهة Tabletop: هل يحتاج كونترتوب إلى حجز فتحات على شكل t - والثقوب الملولبة (لتثبيت التركيبات)؟ هل يتطابق حجم الثقب والتوزيع مع متطلبات التثبيت الخاصة بمباراة العمل؟

وظيفة الفتحة المركزية الإضافية: هل من الضروري دمج واجهات وأجهزة الاستشعار الهوائية/الهيدروليكية (مثل اكتشاف الموضع) عند الفتحة؟ هل من الضروري تثبيت غطاء واقٍ (لمنع السقوط في الافتتاح)؟

2). توافق السيطرة والاتصال

ضمان تكامل سلس للجدول الدوار مع أنظمة الأتمتة الحالية:

واجهة التحكم: تحتاج بروتوكولات الاتصال المدعومة (مثل Modbus أو EtherCat أو ProfInet) إلى مطابقة مع PLC أو الروبوت أو الكمبيوتر العلوي لتجنب إضافة وحدات تحويل إضافية.

ملاحظات الإشارة: ما إذا كان لتوفير إشارة المنشأ ، وإشارة الحد (الحد للأمام والعكس) ، وإشارة الإنذار (الحمل الزائد ، ارتفاع درجة الحرارة) لمراقبة النظام واستكشاف الأخطاء وإصلاحها.

مرونة البرمجة: هل تدعم إعدادات السرعة المتعددة - ، والاستمارات المسبقة للزاوية ، والتحولات السرعة السلسة (S - تسريع المنحنى والباطاع) لتلبية متطلبات الحركة للعمليات المعقدة.

4. ضمان الخدمة وضمان الخدمة

1).

تنتمي الجداول الدوارة الكبيرة إلى معدات دقيقة ، وينبغي تفضيل العلامات التجارية ذات التكنولوجيا الناضجة وسمعة طيبة:

العلامات التجارية الأجنبية: مثل THK ، Yaskawa ، IntellidRives (دقة عالية ، استقرار قوي ، مناسبة لسيناريوهات النهاية العالية-) ؛

العلامات التجارية المحلية مثل Huxing Transmission و Sanqi Automation و Taman Robotics (بتكلفة عالية - ، استجابة التخصيص السريع ، مناسبة للسيناريوهات الصناعية المتوسطة إلى الراقية).

تأكد مما إذا كان المورد قد مرّ بالشهادة على نظام إدارة الجودة ISO9001 وما إذا كان لدى الجهاز تقرير اختبار دقيق للمصنع (مع مرفق بيانات القياس الفعلي).

2). خدمة ما بعد المبيعات والدعم الفني

يعتمد تركيب وتصحيح وصيانة المعدات الكبيرة على الدعم المهني:

التثبيت والتصحيح: هل تقدم على خدمات تثبيت الموقع -؟ هل يتضمن تصحيح أخطاء الارتباط مع الأجهزة الأخرى (مثل الحركة التعاونية مع الروبوتات ومعدات الليزر)؟

الضمان والصيانة: تبلغ فترة الضمان سنة واحدة على الأقل (ينصح بالمكونات الأساسية مثل المحامل والمحركات أن تكون عامين) ، ويتم تأكيد ما إذا كان سيتم استبدال المكونات الخاطئة مجانًا خلال فترة الضمان ؛ هل تقدم خدمات الإصلاح الموضعية (وقت الاستجابة أقل من أو يساوي 48 ساعة).

إمدادات قطع الغيار: ما إذا كان يتم توفير قطع الغيار الرئيسية (مثل المحامل والمحركات والتشفير) لفترة طويلة لتجنب شيخوخة المعدات وعدم القدرة على الإصلاح بسبب الأجزاء المفقودة.

3). التكلفة والتكلفة - تقييم الفعالية

بالإضافة إلى سعر الشراء ، يجب حساب تكلفة دورة الحياة الكاملة:

التكلفة الأولية: سعر المعدات ، تكلفة النقل ، التثبيت وتكلفة التكليف ، تكلفة التدريب (التدريب على التشغيل والصيانة) ؛

التكاليف طويلة الأجل: استهلاك الطاقة (الطاقة الحركية ، مثل الفرق الطويل - على مصطلح تكاليف الكهرباء بين 1.5 كيلو وات و 2.2 كيلو وات) ، وتكاليف الصيانة (دورة الاستبدال ، ونوع التشحيم ، وتردد الاستبدال) ؛

تكلفة التخصيص: إذا كانت هناك حاجة إلى أحجام فتح خاصة ، أو معالجة كونترتوب ، أو التخصيص الوظيفي ، فيجب تحديد رسوم إضافية ودورات التسليم (عادة ما تكون دورة التخصيص أطول من 2 إلى 4 أسابيع من المنتج القياسي).

5. الاختبار والتحقق من الصحة

اختبار النموذج الأولي: بالنسبة لسيناريوهات الدقة أو الحمل العالية أو العالية ، يوصى بطلب الموردين لتوفير اختبار النموذج الأولي للتحقق مما إذا كانت الدقة والاهتزاز والضوضاء (لا - ضوضاء التحميل الكاملة أقل من 75 ديسيبل) تحت الحمل الفعلي تلبية المتطلبات.

في محاكاة حالة العمل في الموقع: قدم معلمات لسيناريوهات الاستخدام الفعلي (مثل وزن الشغل ، وسرعة الدوران ، ودرجة الحرارة المحيطة) للموردين لإجراء تحليل محاكاة حالة العمل وتقييم ما إذا كانت المعدات يمكن أن تعمل بشكل ثابت لفترة طويلة.

من خلال التقييم الشامل للأبعاد المذكورة أعلاه ، يمكن التأكد من أن الجدول الدوار الذي تم شراؤه المركز الكبير يمكن أن يفي بمتطلبات العملية الحالية ، وله موثوقية طويلة - على المدى وقابلية التوسع ، وتجنب إعادة صياغة أو خمول المعدات بسبب عدم تطابق المعلمة.
