جدول فهرس دوار جوفاء

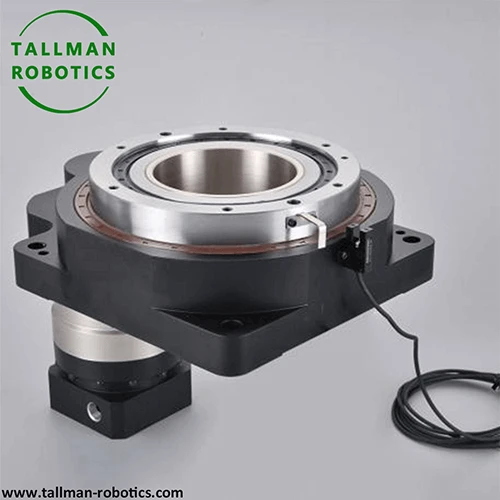

جدول فهرس الدوار المجوف هو جهاز نقل ميكانيكي عالي - يستخدم بشكل أساسي في السيناريوهات الصناعية الآلية التي تتطلب وضعًا دقيقًا وفهرسة الدوران. ميزةها الأساسية هي تصميم عمود جوفاء في وسط الجدول الدوار ، الذي يجمع بين وظائف محرك الأقراص الدوار ، الفهرسة الدقيقة ، والقنوات المجوفة ، ويستخدم على نطاق واسع في تجميع الأتمتة ، والتفتيش ، والمعالجة ، وغيرها من الحقول.

الهيكل الأساسي والخصائص الوظيفيةلجدول فهرس دوار جوفاء:

1. هيكل العمود المجوف

يوجد دائرية من خلال ثقب - في وسط الجدول الدوار ، مع فتحة تتراوح من بضعة ملليمترات إلى عدة عشرات من سنتيمترات اعتمادًا على النموذج. يسمح هذا الهيكل بالكابلات أو الأنابيب الجوية أو أحزمة النقل أو قطع العمل الأخرى للمرور ، وتجنب تشابك خطوط الأنابيب ، وهو مناسب بشكل خاص للسيناريوهات التي يجب أن تنتقل فيها المواد أو الإشارات أو السوائل أثناء الدوران (مثل فهم الروبوت ، واللحام بالليزر ، والتفتيش التلقائي ، وما إلى ذلك).

2. وظيفة الفهرسة الدقيقة

مدفوعًا بمحركات المؤازرة ، أو محركات السائر ، أو آليات التخفيض ، إلى جانب محامل عالية - (مثل محامل الأسطوانة المتقاطعة) وأجهزة التغذية المرتدة في وضع (مثل الترميزات) ، يتم تحقيق تحديد المواقع الدقيقة للزاوية (يمكن أن تصل دقة الفهرسة عادةً إلى 10 ثوانٍ من الثواني إلى ± 1 ARC Dince). دعم الدوران المستمر أو الخطوة - بواسطة - بالتناوب مع فترات زاوية ثابتة (مثل 90 درجة ، 60 درجة ، إلخ) لتلبية متطلبات "تبديل محطة العمل" في عمليات التشغيل الآلي.

3. صلابة عالية وقدرة الحمل

مصنوعة من الطاولة والقاعدة مصنوعة من مواد القوة - (مثل سبيكة الألومنيوم ، الحديد الزهر) ، جنبا إلى جنب مع هياكل تحمل الدقة ، والتي يمكن أن تحمل الحمولة المحورية ، شعاعي ، والانقلب ، وضمان الدقة الدورانية المستقرة تحت تحميلات عالية. فهي مناسبة لوضع قطع العمل أو التركيبات أو المحركات الآلية.

4. التحكم المتكامل في محرك الأقراص

عادةً ما يتم تجهيزها بـ - في محركات ووحدات محرك الأقراص الخارجي أو تحكمها ، فإنه يدعم التواصل مع PLCs وأنظمة الروبوت أو منصات الأتمتة (مثل modbus و ethercat والبروتوكولات الأخرى) لتحقيق التحكم في الأتمتة القابلة للبرمجة وتبسيط عمليات تكامل المعدات.

جدول فهرس دوار جوفاء لديه دIFFERENT من المعدات ذات الصلة

يركز جدول الفهرس الدوار المجوف على "تحديد موقع الفهرسة" ويؤكد التبديل الدقيق للزوايا الثابتة. الهيكل المجوف أكثر بروزًا ومناسبًا لسيناريوهات أتمتة محطة العمل.

يركز مشغل Rollow Rotary Hollow بشكل أكبر على "محرك دوار مستمر" ، مع عزم دوران أكبر للإخراج ووظيفة فهرسة أضعف ، يستخدم عادة في السيناريوهات التي تتطلب نقل الطاقة الدورانية.

ينتمي Precision Hollow Rotary Indexer إلى الإصدار الدقيق العالي - من "المقسم" ، مع بنية أكثر إحكاما ، ودقة فهرسة أعلى (عادة ما يصل إلى ثواني القوس) ، وسعة تحميل أصغر نسبيًا.

هنا في هذه الصفحة ، نقدم سلسلة منجدول فهرس دوار جوفاءTMN280,سترى ورقة البيانات ، صور الإنتاج ، Vedios من الاختبار على النحو التالي:

كما نرحب بك لمشاهدة المزيد من المشاريع أو زيارة معرض الفيديو الخاص بنا بواسطة YouTube: https://www.youtube.com/@tallmanrobotics

تعبئة وتسليمجدول فهرس دوار جوفاء:

إنتاججدول فهرس دوار جوفاء:

سيناريوهات التطبيق النموذجيةلجدول فهرس دوار جوفاء

1) خط التجميع الملقح: في تجميع المكونات الإلكترونية والسيارات ، يتم تحقيق التبديل الدقيق للعمليات العمل بين محطات العمل مثل "تفريغ مجموعة التفتيش".

2). الفحص الدقيق: بالتزامن مع نظام التفتيش البصري ، تتعرض الشغل من زوايا متعددة عن طريق تدوير الجدول ، واستكمال فحص الجودة الشامل.

3). المعالجة/اللحام الممتدة: تمر القنوات المجوفة عبر ألياف الليزر ، ويحرك الطاولة قطعة العمل لتدوير ، وتحقيق عمليات مثل اللحام الدائري ونقش دائري.

4). محطة عمل Robot: بصفته المستجيب النهائي أو Workbench للروبوت ، فإنه يدرك دوران وتوضع قطع العمل ، ويتعاون مع الروبوت لإكمال العمليات مثل الإمساك والتعامل.

المعلمات الرئيسية للاختيارلجدول فهرس دوار جوفاء

1). قطر الثقب المجوّل: حدد قطر الثقب من خلال- وفقًا لمتطلبات الخيوط والتغذية.

2) الدقة المخصصة: حدد نطاق خطأ الزاوية (مثل ± 5 ثواني القوس) وفقًا لمتطلبات العملية.

3) سعة التحميل: بما في ذلك الحمل المحوري ، والحمل الشعاعي ، واللحظة المنقوقة ، لتتناسب مع الوزن الفعلي لشغل العمل.

4). الحجم القابل للتطبيق: حدد قطر الجدول بناءً على حجم الشغل (مثل 100 مم ، 200 مم ، إلخ).

5). وضع.

من خلال هذه الميزات ، أصبح جدول الفهرس الدوار المجوف مكونًا أساسيًا لتوصيل معدات الأتمتة ، وتبسيط تخطيط خط الأنابيب ، وتحسين دقة تحديد المواقع ، وخدمة مجال التصنيع الدقيق على نطاق واسع.
