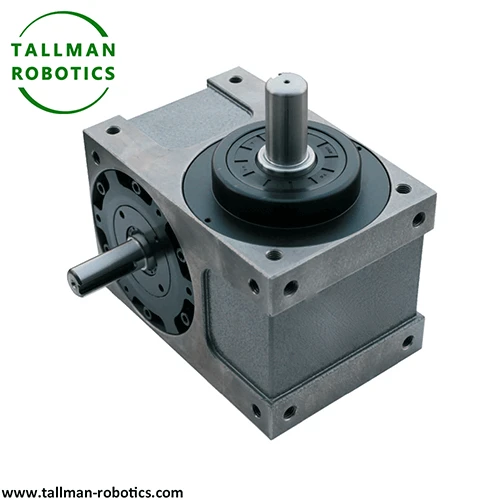

DS CAM Indexer هو نموذج محدد لمؤشر CAM ، ويشير عادة إلى آلية فهرسة CAM التي تستخدم بنية توقف مزدوجة. تتمثل ميزةها الأساسية في تحقيق توقفين في عمود الإخراج داخل دورة دوران عمود إدخال واحد ، مصممة خصيصًا لسيناريوهات الأتمتة التي تتطلب حركة متقطعة التردد العالية ، مما يحسن كفاءة الإنتاج بشكل كبير.

DS CAM Indexer هو نوع من محرك فهرسة CAM CAM لعمود العمود ، والذي ينتمي إلى فئة فئة CAM المحورية. DS CAM Indexer هي آلية للحركة المتقطعة ذات الدقة العالية والموثوقة للغاية والتي يمكنها تحويل التشغيل المستمر للمعدات الآلية إلى حركة خطوة بخطوة. يعتمد على الملاءمة السلس بين الكاميرا والأسطوانة الإبرة ، ويكرر ناقل الحركة على طول منحنى CAM محدد مسبقًا. إنه يدخل محرك الدوران المستمر ويخرج دوران متقطع أو تأرجح أو رفع الحركة.

كعمودالإخراجكامفهرس، DS Cam Indexer لديه الخصائص التالية:

وضع الإخراج: عادةً الإخراج من خلال عمود ، يمكن أن يكون متصلاً مباشرة بالقران ، والأقراص الدوارة ، أو العلب الحافة ، وما إلى ذلك ، أو متصلة بشكل غير مباشر بالعجلات المتزامنة ، والتروس ، وما إلى ذلك ، مما يجعل من السهل الاتصال بأنظمة نقل المعدات المختلفة.

سعة التحميل: قادرة على تحمل بعض الأحمال الشعاعية والمحورية ، يمكن أن تلبي متطلبات الحمل المختلفة وفقًا للمواصفات والنماذج المختلفة ، المناسبة للمناسبات التي تتطلب نقل عزم الدوران الكبير.

دقة تحديد المواقع: مع دقة الانقسام العالي ، يمكن أن تحقق التحكم الدقيق للحركة في الحركة وتلبية متطلبات عمليات الإنتاج الآلية مثل التغليف والتجميع التي تتطلب دقة عالية في المواقع.

التوقف المزدوج: خلال دوران 360 درجة من عمود الإدخال ، يكمل عمود الإخراج إجراءات الفهرسة واثنين من الإيقاف المؤقت (النموذجين التقليديين فقط توقف مؤقت واحد). مثال: تدور عمود الإدخال بشكل مستمر ← عمود الإخراج: تدوير 90 درجة → التدوير 90 درجة → الإيقاف المؤقت (الدورة)

DS Type Camفهرسيضيف مسار كاميرا مركب على أساس الهيكل التقليدي:

1). سطح الكاميرا المزدوج:

تتحكم CAM الرئيسي في الفهرسة الأولى ، والكاميرا المساعدة تتحكم في الفهرسة الثانية ، ومزامنة وتنسيق الحركة.

2). تعزيز نظام المحمل:

اعتماد محامل الأسطوانة المتقاطعة أو محامل التلامس الزاوية للصف المزدوج لتحمل الأحمال ثنائية الاتجاه.

3). مجموعة أسطوانة عالية الدقة:

مجموعات متعددة من بكرات الفولاذ المطفأ لضمان دقة تحديد المواقع المتكررة للانقسامين (ضمن ± 30 ArcSec).

يعتمد مبدأ العمل لمؤشر DS CAM على آلية CAM التي تحول الحركة الدورانية المستمرة للمدخلات إلى حركة الدوران المتقطعة لعمود الإخراج ، على النحو التالي:

مبدأ العمل	المرحلة 1: تدوير عمود الإدخال بمقدار 0 درجة -180 درجة ، ويدفع المحدب الرئيسي عمود الخرج للفهرسة الأولى (مثل 90 درجة) → توقف. المرحلة 2: يدور عمود الإدخال 180 درجة -360 درجة ، ويدفع المحدب الثانوي عمود الإخراج للفهرسة الثانية (مثل 90 درجة) →. الدورة: في كل مرة يدور فيها عمود الإدخال مرة واحدة ، يكمل عمود الإخراج قسمين واثنين من توقف الآلات.
المكونات الرئيسية	تتألف بشكل رئيسي من محامل كام والإبرة. الكاميرا هي المكون الأساسي ، وعادة ما تكون كاميرا أسطواني أو كاميرا مستوية ، وتم تصميم منحنى محيطها وفقًا لقانون الحركة المطلوب ؛ يتم تثبيت محمل أسطوانة الإبرة على لوحة فهرسة عمود الإخراج ، على اتصال مع ملف تعريف CAM.
عملية نقل الحركة	عندما يدفع عمود الإدخال الكاميرا إلى الدوران ، يتفاعل منحنى محيط الكاميرا مع محمل أسطوانة الإبرة. ضمن بعض النطاقات الزاوية من دوران CAM ، يدفع ملف تعريف CAM محمل أسطوانة الإبرة ، مما يؤدي إلى تدوير قرص الفهرسة ورمح الإخراج وتحقيق حركة الفهرسة ؛ في نطاقات زاوية أخرى ، يقع محمل أسطوانة الإبرة في المنطقة الثابتة من ملف تعريف CAM ، ويظل عمود الإخراج ثابتًا ، مما يحقق توقفًا متقطعًا. من خلال تصميم منحنى ملف تعريف CAM بدقة ، يمكن التحكم في زاوية الدوران ، ووقت الإيقاف المؤقت ، وتوقيت تبديل عمود الإخراج لتلبية متطلبات الحركة المتقطعة في سيناريوهات التطبيق المختلفة.
آلية ضمان الدقة	تتم معالجة محامل الأسطوانة الكام والإبرة وتجميعها بدقة عالية ، كما أن خلوص الملاءمة صغير للغاية. يمكن تقريبه كإرسال بدون فجوة ، والذي يمكن أن يقلل بشكل فعال من أخطاء الحركة. في الوقت نفسه ، يمكن للمحامل ذات الإبرة المتعددة أن تتواصل مع الكاميرا في وقت واحد ، وتبادل الحمل ، وزيادة تحسين نعومة ودقة الحركة ، وتمكين تحديد موقع فهرسة عالية الدقة. بشكل عام ، يمكن أن تصل دقة الفهرسة إلى مستوى عالٍ ، والتي يمكن أن تلبي متطلبات التحكم الدقيق للوضع في الإنتاج الآلي.
مبدأ قفل الذات	خلال مرحلة الإيقاف المؤقت من عمود الإخراج ، بسبب خصائص منحنى ملف تعريف CAM ، سيكون محمل أسطوانة الإبرة في وضع محدد. في هذا الوقت ، فإن اتجاه قوة الكاميرا في محمل الأسطوانة الإبرة يجعل عمود الإخراج له خصائص قفل ذاتي ، والتي يمكن أن تحافظ بشكل موثوق على وضع الإيقاف المؤقت دون إزاحة بسبب القوى الخارجية وعوامل أخرى ، مما يضمن استقرار وموثوقية المعدات أثناء العملية.

هنا في هذه الصفحة ، نقدم مؤشرات DS Cam من Tallman Robotics ، وهي الشركة الرائدة الرائدة لمؤشر CAM ، سترى ورقة البيانات ، صور الإنتاج ، Vedios على النحو التالي:
كما نرحب بك لمشاهدة المزيد من المشاريع أو زيارة معرض الفيديو الخاص بنا بواسطة YouTube: https://www.youtube.com/@tallmanrobotics

نموذج	45ds	60ds	63DS	70DS	80Ds	83DS	100DS	110ds	125DS	140DS	180DS
طاقة المحرك المتطابقة (KW)	0.06/0.09	0.09/0.12	0.09/0.12	0.12/0.15	0.15/0.37	0.15/0.37	0.37/0.75	0.37/0.75	0.75/1.5	0.75/1.5	1.5/2.2
الحمل الشعاعي الإخراج المسموح به (KGF)	80	180	180	220	220	330	400	500	600	730	1200
الحمل المحوري للإخراج المسموح به (KGF)	72.5	150	150	220	220	420	450	550	630	860	1500
دقة الفهرسة (قوس ثانية)	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30	±30
الوزن (كجم)	7.0	13.0	15.0	18.0	32.0	26.5	50.0	65.0	75.0	90.0	220.0
شرط خاص لنموذج DS	أضف طولًا لعمود الإدخال ورمح الإخراج
أرقام المحطة	2,3,4,5,6,8,10,12,15,16,20,24,30,32,36,40,48
سطح التثبيت	VW 1-6 أي تصاعد سطح
سرعة عمود الإدخال (RPM)	5 ~ 800 (حتى التحميل الفعلي) PLS إبلاغ مقدمًا مسبقًا إذا كانت السرعة العالية باستخدام
ملاحظة: الرصاص	2-12 المحطات هي R1 Lead فوق 16 محطة R2.R3.R4 Multi Leads

بالمقارنة مع الأنواع الأخرى من آليات الحركة المتقطعة ، فإن مؤشر DS CAM لديه مزايا مثل الدقة العالية ، والتشغيل السلس ، وقدرة الحمل القوية ، على النحو التالي:

دقة فهرسة عالية	يحقق مؤشر DS CAM تصاريحًا صغيرة للغاية وحتى انتقالًا سلسًا تقريبًا من خلال التعاون عالي الدقة بين محامل الكاميرا ومحامل الإبرة. عادةً ما تكون دقة الفهرسة عالية ، حيث تصل إلى حوالي 15 '' ~ 30 '، في حين أن آليات الحركة المتقطعة التقليدية مثل آليات السقاطة لها دقة حركة سيئة بسبب المبادئ الهيكلية وأخطاء التصنيع ، أدنى بكثير من مؤشر DS Cam.
عملية استقرار جيدة	تعتمد هذه الآلية على منحنى ملف تعريف CAM لدفع محمل أسطوانة الإبرة للتحرك ، وتتغيرات القوة أثناء الحركة مستقرة نسبيًا مع الحد الأدنى من التأثير والاهتزاز. في المقابل ، تولد آلية عجلة الأخدود تغييرات تسريع كبيرة أثناء بدء التشغيل والإغلاق ، مما يؤدي إلى التأثير وجعلها غير مناسبة للتشغيل عالي السرعة. يمكن استخدام مؤشر DS CAM في مواقف مختلفة مثل السرعات العالية والمتوسطة والمنخفضة.
قدرة الحمل القوية	يمكن تصميم مؤشر DS CAM عادةً مع محامل أسطوانة الإبرة المتعددة في اتصال مع CAM ، والتي يمكن أن تشترك بشكل فعال في الحمل وبالتالي تحمل الأحمال الشعاعية والمحورية الكبيرة ، وتلبية متطلبات نقل عزم الدوران الكبير. على سبيل المثال ، فإن آلية فهرسة CAM مع سطح منحني لديها أعلى قدرة الحمل بين آليات CAM. بالمقارنة مع آليات التروس غير المكتملة ، يمكنها تحمل الأحمال الأكبر بنفس الحجم.
وضعية موثوقة للذات	أثناء مرحلة الإيقاف المؤقت لعمود الإخراج ، سيضع مؤشر DS CAM ، استنادًا إلى خصائص منحنى ملف تعريف CAM ، تحمل أسطوانة الإبرة في وضع محدد لتحقيق قفل الذات ، والذي يمكن أن يحافظ بشكل موثوق على وضع الإيقاف المؤقت دون إزاحة بسبب القوى الخارجية وعوامل أخرى. ومع ذلك ، فإن آلية الحركة المتقطعة التي يتحكم فيها الهوائية قد تؤثر على استقرار تحديد المواقع بسبب تقلبات الضغط وأسباب أخرى ، ولا يمكن أن توفر هذه الوظيفة الموثوقة للذات.
هيكل مدمج وفعال	يتمتع DS CAM Indexer ببنية شاملة مدمجة ، وحجم صغير ، ويحتل مساحة أقل. يمكن أن تحقق وظيفة الحركة المتقطعة في مساحة محدودة ، مما يجعل من السهل التثبيت في معدات الأتمتة المختلفة. في الوقت نفسه ، كفاءة الإرسال عالية وفقدان الطاقة صغير. مقارنة ببعض آليات الحركة المتقطعة المعقدة ، مثل آليات CAM الفهرسة الكوكبية ، على الرغم من أن آلية CAM الفهرسة الكوكبية لها رقم فهرس كبير ، فإن بنيتها معقدة نسبيًا. يتمتع DS CAM Indexer ببنية أبسط وأنظف وأسهل صيانة مع ضمان أداء معين.
قواعد الحركة المرنة	من خلال تصميم منحنيات ملف تعريف CAM مختلفة ، يمكن لـ DS CAM INDEXER تحقيق قواعد الحركة المختلفة ومتطلبات الفهرسة ، والتي يمكن تخصيصها وفقًا لاحتياجات التطبيق المحددة. ومع ذلك ، فإن قواعد الحركة لآليات السقاطة ثابتة نسبيًا ويمكن أن تحقق عادة دوران متقطع بسيط ، مع تعديل زاوية محدودة.

يستخدم DS CAM Indexer على نطاق واسع في معدات الأتمتة التي تتطلب التحكم في الحركة المتقطعة نظرًا لدقة عالية ، واستقرار عالي ، وسعة الحمل القوية. تشمل السيناريوهات الشائعة ما يلي:

آلات التغليف والطباعة	تغليف الأغذية والمشروبات	في خطوط التعبئة الآلية ، وآلات السد ، وآلات وضع العلامات ، فإن DS Cam Indexer محرك أحزمة الناقل أو الأقراص الدوارة لتحقيق حركة متقطعة ، والتحكم بدقة في وضع حاويات التغليف (مثل الزجاجات ، والعلب ، والمربعات الورقية) لضمان ملء الختم ، والعلامات ، وغيرها من العمليات في حالة طابدة ، تجنب تسرب المواد. على سبيل المثال ، في خط إنتاج زجاجات المياه المعدنية ، يمكن تحقيق النقل المتقطع عالي السرعة وتحديد المواقع بين 300-500 زجاجة في الدقيقة.
آلات التغليف والطباعة	معدات الطباعة	في آلات الطباعة متعددة الألوان وآلات طباعة الملصقات ، يتم التحكم في توقفات متقطعة من لوحة الطباعة أو الركيزة من خلال حركة الفهرسة لضمان طباعة مبالغة دقيقة لألوان الحبر وتقليل انحراف الطباعة.
إلكترونيات وتصنيع منتجات 3C	التجميع المكون	في خط التجميع الآلي للمنتجات الإلكترونية مثل الهواتف المحمولة وأجهزة الكمبيوتر (مثل تثبيت البطارية ، وربط الشاشة ، وآلات قفل المسمار) ، يدفع DS Cam Indexer قرصًا متعدد المحطة لتمرير متتابع من خلال عمليات التجميع المختلفة ، مما يضمن محاذاة دقة للمكونات الصغيرة (مثل الرقائق والموصلات) مع تراكم فهرسة من end 15-30 ARC.
إلكترونيات وتصنيع منتجات 3C	الكشف والفرز	في آلات فحص لوحة ثنائي الفينيل متعدد الكلور ومعدات فحص المكونات الإلكترونية ، يتم وضع قطع العمل تحت عدسات التفتيش البصري أو آليات الفرز من خلال الحركة المتقطعة ، مما يضمن اكتمال إجراءات الكشف أو الفرز في حالة ثابتة وتحسين الدقة.
الأجهزة الطبية والمعدات الصيدلانية	إنتاج المخدرات	في آلات ملء الكبسولة ، وضغط اللوحات اللوحي ، وخطوط ملء زجاجة البنسلين ، يتحكم مؤشر DS CAM في الدوران المتقطع للقرص الدوار القابل للقرص لتحقيق دورة تلقائية من "التغذية الصدعية" ، وتلبية المتطلبات الصارمة لصناعة الأدوية من أجل الدقة والنظافة ، وتجنب أخطاء المخدرات أو الرئاسة.
الأجهزة الطبية والمعدات الصيدلانية	جمع المعدات الطبية	يستخدم على خط التجميع للأجهزة الطبية مثل المحاقن ومجموعات التسريب للتحكم في النقل خطوة بخطوة وتحديد المواقع للمكونات ، مما يضمن التجميع الدقيق للأجزاء عالية الدقة مثل الأختام والإبر.
معالجة أجزاء السيارات وتجميعها	معالجة المكون	في معدات المعالجة لمحامل السيارات ، والتروس ، ومنصات الفرامل ، والمكونات الأخرى (مثل آلات الحفر متعددة المحطات ، والطاحنات) ، يتم تشغيل قابلة للتدوير القابلة للتشغيل لتحقيق الفهرسة المتقطعة لقطعة العمل ، ومحاذاة مواقف مختلفة أو مواقع ثقب مع الأداة ، وإكمال عملية متعددة المعالجة ، وتحسين كفاءة الإنتاج.
معالجة أجزاء السيارات وتجميعها	التجميع الآلي	على خط التجميع لألواح أدوات السيارات وموصلات الأسلاك ، يتم تسليم قطع العمل بدقة إلى تشديد ولحام واختبار ومحطات عمل أخرى من خلال الحركة المتقطعة ، وتلبية معدل الدورة المرتفع (60 مرة في الدقيقة) ومتطلبات الاستقرار العالية لتصنيع السيارات.
آلات صناعة الضوء وإنتاج الضروريات اليومية	المنزل تصنيع الأجهزة	يستخدم في خط التجميع من المكونات مثل طبول الغسالة ومفصلات أبواب الثلاجة للتحكم في نقل قطع العمل خطوة بخطوة ، والتعاون مع الروبوتات أو الأسلحة الآلية الآلية لإكمال التثبيت ، واللحام ، وغيرها من العمليات.
آلات صناعة الضوء وإنتاج الضروريات اليومية	معالجة الضروريات اليومية	في خطوط إنتاج اللقاحات ، وأغطية زجاجة مستحضرات التجميل ، وأجزاء الألعاب ، يدرك قرص القيادة أن تبديل قطع العمل بين صب الحقن والتلوين والتجميع وعمليات أخرى ، وموازنة كفاءة ودقة.
نظام الخدمات اللوجستية والفرز	معدات فرز عالية السرعة	في خطوط الفرز السريع وآلات فرز الطرود التجارة الإلكترونية ، يتحكم DS CAM Indexer في الدوران المتقطع للفرز القرص الدوار ، ويعمل مع ماسح ضوئي باركود وآلية قضبان الدفع لتحويل الحزم بدقة من وجهات مختلفة إلى القنوات المقابلة ، والتكيف مع تحسن كفاءة الفرز لكل من العناصر في الساعة.

المطلب الأساسي لسيناريوهات التطبيق هذه هو مزيج من الحركة المتقطعة عالية الدقة والمواقع الدقيقة ، ويتكيف DS Cam Indexer تمامًا مع متطلبات "الكفاءة العالية ، والاستقرار ، ودقة" في الإنتاج الآلي من خلال الملاءمة المسلحة بين محامل الأسطوانة الإبرة ، وخصائص التخلص العالية ، وخصائص تخفيف الذات.

يحافظ DS CAM Indexer ، مع تصميمه المزدوج ، على الصلابة العالية والردود العكسية للمقسم الكاميرا مع مضاعفة كفاءتها تقريبًا ، مما يجعلها خيارًا مثاليًا لمعدات الأتمتة عالية السرعة. عند الاختيار ، يجب إيلاء اهتمام خاص لتوزيع زوايا الفهرسة وقدرة الحمل الديناميكية ، ويجب إعطاء الأولوية لاختيار مخطط الكاميرا المنحنية (عالية السرعة) أو كاميرديان (ثقيل).
